GTC Adjustable Geared trolley
Model | Capacity (tons) | Min. Curve Radius (m) | Beam Flange Width(mm) | Dimensions(mm) | Net Weight (kg) | ||||||||

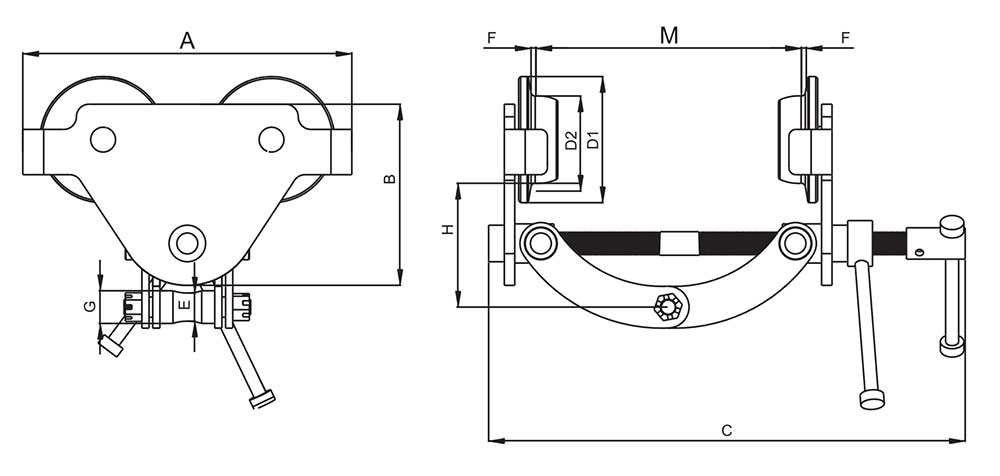

M | A | B | C | D1 | D2 | F | E | G | H | ||||
GTC-0.5 | 0.5 | 0.8 | 64-210 | 214 | 142 | 373 | Φ78 | Φ57 | 1.5-3 | Φ21.5 | Φ25 | 105-161 | 9.7 |
GTC-1 | 1.0 | 0.9 | 64-210 | 252 | 162 | 373 | Φ96 | Φ67 | Φ21.5 | Φ25 | 95-155 | 12.8 | |
GTC-2 | 2.0 | 1.0 | 76-210 | 281 | 180 | 373 | Φ109.6 | Φ80 | Φ21.5 | Φ25 | 120-177 | 16.4 | |
GTC-3 | 3.0 | 1.2 | 76-210 | 328 | 204 | 409 | Φ129.3 | Φ92 | Φ26 | Φ32 | 148-193 | 25.6 | |
GTC-5 | 5.0 | 1.3 | 114-210 | 380 | 239 | 409 | Φ143 | Φ109 | Φ26 | Φ32 | 196-229 | 31 |
PTC Adjustable Geared trolley
Model | Capacity (tons) | Min. Curve Radius (m) | Beam Flange Width(mm) | Dimensions(mm) | Net Weight (kg) | ||||||||
M | A | B | C | D1 | D2 | F | E | G | H | ||||
PTC-0.5 | 0.5 | 0.8 | 64-210 | 214 | 142 | 373 | Φ78 | Φ57 | 1.5-3 | Φ21.5 | Φ25 | 105-161 | 6.5 |
PTC-1 | 1.0 | 0.9 | 64-210 | 252 | 162 | 373 | Φ96 | Φ67 | Φ21.5 | Φ25 | 95-155 | 9.4 | |
PTC-2 | 2.0 | 1.0 | 76-210 | 281 | 180 | 373 | Φ109.6 | Φ80 | Φ21.5 | Φ25 | 120-177 | 13 | |
PTC-3 | 3.0 | 1.2 | 114-210 | 328 | 204 | 409 | Φ129.3 | Φ92 | Φ26 | Φ32 | 148-193 | 22.1 | |
PTC-5 | 5.0 | 1.3 | 114-210 | 380 | 239 | 409 | Φ143 | Φ109 | Φ26 | Φ32 | 196-229 | 27.5 |
